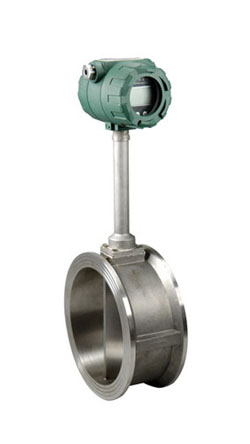

ZY-LUGB智能渦街流量計

產品特點：

智能渦街流量計其特點是壓力損失小，量程範圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。

產品應用：用於工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。

在線谘詢訂購熱線：0517---86891833

產品介紹

一、渦街流量計概述

型號ZY-LU/或ZY-LUGB智能渦街流量計是根據卡門(Karman)渦街原理測量氣體、蒸汽或液體的體積流量、

標況的體積流量或質量流量的體積流量計。並可作為流量變送器應用於自動化控製係統中。

該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、

小信號數據紊亂等問題，並采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。

產品有基本型和複合型兩種型式，基本型測量單一流量信號；複合型可同時實現溫度、壓力、

流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。

二、 ZY-LU/ZY-LUGB渦街流量計特點與用途

n 無可動部件，長期穩定，結構簡單便於安裝和維護

n 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能

n 采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上

n 由軟件對儀表係數非線性進行修正，提高測量精度

n 壓力損失小，量程範圍寬

n 采用EEPROM對累積流量進行掉電保護，保護時間大於10年

用途：

本儀表可廣泛用於大、中、小型各種管道給排水、工業循環、汙水處理，

油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

三、技術參數

規格	說明
公稱通徑	15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0 協議供貨)，DN250-DN300 1.6(>1.6 協議供貨)
介質溫度(℃)	壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
精確度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
範圍度	1：6～1：30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V 電池
輸出信號	方波脈衝(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失係數	符合JB/T9249 標準Cd≤2.4
防爆標誌	本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5
防護等級	普通型IP65 潛水型IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線製脈衝輸出型：≤300m，兩線製標準電流輸出型(4～20mA)：負載電阻≤750Ω

四、產品型號與標記

型號	代碼								說明
ZY-LU或/ZY-LUGB	□	□	-□□	/□□	-□	□	-□	-□	渦街流量儀表
G									傳感器
檢測方式	B E								壓電式傳感器電容式傳感器
連接方式	1 2 3 4								法蘭連接型法蘭卡裝型簡易插入型球閥插入型
測量介質	2 3 4								氣體液體蒸汽”
公稱通徑	01 02 03 04 05 06 08 10 12 15 20 25 30								15mm 20mm 32mm 40mm 50mm 65mm 80mm 100mm 125mm 150mm 200mm 250mm 300mm
使用環境	P B								不防爆防爆型
信號輸出	1 2 3 4 5 6								脈衝輸出 4～20mA 電流輸出，液晶顯示 RS-485 通訊電池供電，不帶溫度、壓力補償溫壓補償一體，4～20mA 電流輸出型溫壓補償一體，電池供電型
選型說明	例如： ZY-LU滿管型電容式渦街流量儀表，法蘭卡裝型連接，介質為蒸汽，儀表通徑為DN50，普通4～20mA 電流信號輸出

五.產品參數

儀表型號	N	A	B	C	D1/D2
信號輸出	脈衝	4-20mA	無	4-20mA	可選4-20mA或脈衝
供電電源	24VDC	24VDC	鋰電池	24VDC	24VDC和鋰電池
通訊接口	無	無	無	可選RS485	可選RS485
精度等級	液體：1.0級氣體：1.0級蒸汽：1.5級		液體：1.0級氣體：1.0級蒸汽：1.5級		液體：1.0級氣體：1.0級蒸汽：1.5級
顯示器	無		有		有
儀表材質	304SS		304SS		304SS
防爆等級	可選ExiaIICT5或ExdIIBT6		可選ExiaIICT5或ExdIIBT6		可選ExiaIICT5或ExdIIBT6
防護等級	IP65		IP65		IP65
整機功耗	＜1W		＜1W		＜1W
儀表通經	DN15~DN300		DN15~DN300		DN15~DN300
安裝方式	法蘭夾持或一體化法蘭連接		法蘭夾持或一體化法蘭連接		法蘭夾持或一體化法蘭連接
耐壓等級	可選1.6MPa或2.5MPa		可選1.6MPa或2.5MPa		可選1.6MPa或2.5MPa
介質溫度	-40℃~250℃、-40℃~350℃		-40℃~250℃、-40℃~350℃		-40℃~250℃、-40℃~350℃
環境溫度	-20℃~60℃		-20℃~60℃		-20℃~60℃

六.測量範圍與壓力等級

儀表口徑	液體測量範圍（m3/h）	氣體測量範圍(m3/h)
DN15	0.3-6	2.2-30
DN20	0.6-12	4-50
DN25	1.2-16	8-55
DN32	1.6-30	18-130
DN40	2-40	27-200
DN50	3-60	35-350
DN65	5-100	60-600
DN80	6-130	86-1100
DN100	15-220	130-1300
DN125	20-340	240-2800
DN150	30-450	340-4000
DN200	45-800	560-8000
DN250	65-1250	890-11000
DN300	95-2000	1360-18000

1.液體、工況氣體流量範圍

通徑 DN（mm）	液體（m3/h）	氣體（m3/h）	通徑 DN（mm）	液體（m3/h）	氣體（m3/h）
25	1～12	8～80	100	20～200	140～1400
32	1.5～23	15～150	125	31～310	220～2200
40	2.4～32	23～230	150	45～450	300～3000
50	6.3～84	35～350	200	80～800	550～5500
65	10～130	60～600	250	150～1500	880～8800
80	10～130	90～900	300	200～2000	1300～13000

2.常用氣體介質的標準狀態下密度（0.1013mbar，20℃）

氣體	密度（Kg/m3 ）	氣體	密度（Kg/m3 ）	氣體	密度（Kg/m3 ）
乙炔	1.083	正丁烷	2.1463	乙烷	1.2500
氨氣	0.7080	乙烯	1.1660	甲烷	0.6669
丙烷	1.8332	氖氣	0.83914	天燃氣	0.776
空氣	1.2041	氬氣	1.6605	二氧化碳	1.829
一氧化碳	1.165	氫氣	0.0838	氧氣	1.3302
丙烯	1.7459	氮氣	1.1646

3.飽和蒸汽密度表

表壓（MPa）	溫度（℃）	密度（kg/m3 ）	表壓（MPa）	溫度（℃）	密度（kg/m3 ）
0.1	120.23	1.129	1.0	184.15	5.641
0.2	133.54	1.651	1.1	187.96	6.127
0.3	143.62	2.163	1.3	195.04	7.106
0.4	151.84	2.669	1.5	201.37	8.085
0.5	158.94	3.170	1.7	207.11	9.065
0.6	164.96	3.667	1.9	212.37	10.05
0.7	170.41	4.162	2.1	217.32	11.032
0.8	175.36	4.655	2.3	221.86	12.019
0.9	179.88	5.147	2.5	226.11	13.011

4.過熱蒸汽密度表

絕壓P （MPa）	溫度t（℃）
絕壓P （MPa）	100	110	120	130	140	150	160	170	180
0.1	0.590	0.573	0.558	0.543	0.529	0.516	0.504	0.492	0.481
0.2	——	——	1.137	1.099	1.070	1.042	1.016	0.992	0.969
0.3	——	——	——	1.674	1.622	1.578	1.537	1.499	1.463
0.4	——	——	——	——	2.197	2.125	2.067	2.014	1.964
0.5	——	——	——	——	——	2.666	2.608	2.528	2.472
0.6	——	——	——	——	——	——	3.159	3.071	2.989
0.7	——	——	——	——	——	——	——	3.614	3.514
0.8	——	——	——	——	——	——	——	4.168	4.048
0.9	——	——	——	——	——	——	——	——	4.591
1.0	——	——	——	——	——	——	——	——	5.145
1.1	——	——	——	——	——	——	——	——	——
1.2	——	——	——	——	——	——	——	——	——
1.3	——	——	——	——	——	——	——	——	——
1.4	——	——	——	——	——	——	——	——	——
1.5	——	——	——	——	——	——	——	——	——
1.6	——	——	——	——	——	——	——	——	——
1.7	——	——	——	——	——	——	——	——	——
1.8	——	——	——	——	——	——	——	——	——
1.9	——	——	——	——	——	——	——	——	——
2.0	——	——	——	——	——	——	——	——	——
2.1	——	——	——	——	——	——	——	——	——
2.2	——	——	——	——	——	——	——	——	——
2.3	——	——	——	——	——	——	——	——	——
2.4	——	——	——	——	——	——	——	——	——
2.5	——	——	——	——	——	——	——	——	——
2.6	——	——	——	——	——	——	——	——	——
2.7	——	——	——	——	——	——	——	——	——
2.8	——	——	——	——	——	——	——	——	——
2.9	——	——	——	——	——	——	——	——	——
3.0	——	——	——	——	——	——	——	——	——
3.1	——	——	——	——	——	——	——	——	——
3.2	——	——	——	——	——	——	——	——	——
3.3	——	——	——	——	——	——	——	——	——
3.4	——	——	——	——	——	——	——	——	——
3.5	——	——	——	——	——	——	——	——	——
3.6	——	——	——	——	——	——	——	——	——
3.7	——	——	——	——	——	——	——	——	——
3.8	——	——	——	——	——	——	——	——	——
3.9	——	——	——	——	——	——	——	——	——
4.0	——	——	——	——	——	——	——	——	——

絕壓P （MPa）	溫度t（℃）
絕壓P （MPa）	190	200	210	220	230	240	250	260	270
0.1	0.471	0.460	0.451	0.441	0.432	0.424	0.416	0.408	0.400
0.2	0.947	0.926	0.906	0.887	0.868	0.851	0.834	0.818	0.803
0.3	1.428	1.396	1.365	1.336	1.308	1.281	1.256	1.231	1.208
0.4	1.916	1.872	1.829	1.789	1.751	1.715	1.680	1.647	1.615
0.5	2.411	2.353	2.299	2.247	2.198	2.152	2.108	2.066	2.052
0.6	2.912	2.841	2.773	2.710	2.650	2.593	2.539	2.487	2.438
0.7	3.421	3.334	3.253	3.178	3.106	3.038	2.973	2.911	2.853
0.8	3.937	3.834	3.738	3.650	3.565	3.486	3.411	3.389	3.271
0.9	4.461	4.342	4.230	4.127	4.029	3.939	3.852	3.769	3.691
1.0	4.995	4.857	4.728	4.610	4.498	4.394	4.297	4.023	4.115
1.1	5.538	5.379	5.233	5.088	4.973	4.855	4.745	4.641	4.542
1.2	6.089	5.909	5.745	5.593	5.452	5.321	5.197	5.082	4.972
1.3	6.614	6.448	6.263	6.093	5.936	5.790	5.654	5.526	5.402
1.4	——	6.996	6.789	6.600	6.426	6.265	6.115	5.974	5.841
1.5	——	7.554	7.324	7.114	6.922	6.744	6.579	6.425	6.280
1.6	——	——	7.866	7.635	7.423	7.229	7.049	6.880	6.723
1.7	——	——	8.418	8.163	7.931	7.719	7.522	7.340	7.169
1.8	——	——	8.978	8.699	8.446	8.214	8.001	7.803	7.619
1.9	——	——	9.549	9.234	8.967	8.715	8.484	8.271	8.072
2.0	——	——	——	9.795	9.485	9.222	8.973	8.743	8.529
2.1	——	——	——	10.356	10.030	9.735	9.466	9.219	8.990
2.2	——	——	——	10.927	10.573	10.255	9.965	9.700	9.455
2.3	——	——	——	11.507	11.124	10.781	10.470	10.186	9.924
2.4	——	——	——	——	11.683	11.313	10.980	10.676	10.397
2.5	——	——	——	——	12.250	11.853	11.496	11.172	10.875
2.6	——	——	——	——	12.827	12.401	12.019	11.673	11.356
2.7	——	——	——	——	13.414	12.957	12.547	12.179	11.843
2.8	——	——	——	——	——	13.519	13.082	12.690	12.334
2.9	——	——	——	——	——	14.090	13.624	13.208	12.830
3.0	——	——	——	——	——	14.671	14.174	13.731	13.331
3.1	——	——	——	——	——	15.260	14.731	14.260	13.837
3.2	——	——	——	——	——	15.859	15.295	14.796	14.348
3.3	——	——	——	——	——	16.468	15.868	15.338	14.864
3.4	——	——	——	——	——	——	16.448	15.887	15.387
3.5	——	——	——	——	——	——	17.037	16.442	15.914
3.6	——	——	——	——	——	——	17.636	17.007	16.447
3.7	——	——	——	——	——	——	18.245	17.578	16.990
3.8	——	——	——	——	——	——	18.861	18.155	17.535
3.9	——	——	——	——	——	——	19.489	18.741	18.087
4.0	——	——	——	——	——	——	——	19.335	18.646

絕壓P （MPa）	溫度t（℃）
絕壓P （MPa）	280	290	300	310	320	330	340	350
0.1	0.393	0.386	0.379	0.372	0.366	0.360	0.354	0.348
0.2	0.788	0.774	0.760	0.747	0.734	0.721	0.709	0.698
0.3	1.185	1.163	1.142	1.122	1.103	1.084	1.066	1.049
0.4	1.585	1.555	1.527	1.500	1.474	1.449	1.424	1.400
0.5	1.986	1.949	1.914	1.879	1.846	1.815	1.784	1.754
0.6	2.391	2.345	2.302	2.260	2.220	2.182	2.145	2.109
0.7	2.797	2.743	2.693	2.643	2.596	2.551	2.507	2.465
0.8	3.206	3.145	3.085	3.028	2.974	2.921	2.871	2.822
0.9	3.608	3.547	3.479	3.405	3.352	3.293	3.236	3.181
1.0	4.032	3.952	3.876	3.804	3.734	3.667	3.602	3.541
1.1	4.448	4.359	4.275	4.195	4.117	4.042	3.971	3.902
1.2	4.869	4.771	4.675	4.587	4.500	4.419	4.304	4.264
1.3	5.291	5.181	5.079	4.980	4.888	4.789	4.710	4.630
1.4	5.718	5.596	5.485	5.376	5.274	5.179	5.084	4.995
1.5	6.143	6.013	5.893	5.777	5.666	5.559	5.459	5.362
1.6	6.575	6.435	6.301	6.177	6.057	5.942	5.834	5.730
1.7	7.008	6.859	6.716	6.579	6.541	6.329	6.211	6.099
1.8	7.446	7.283	7.133	6.983	6.849	6.716	6.592	6.470
1.9	7.886	7.710	7.547	7.391	7.246	7.102	6.969	6.843
2.0	8.333	8.143	7.968	7.800	7.645	7.496	7.353	7.217
2.1	8.777	8.578	8.391	8.214	8.047	7.888	7.737	7.593
2.2	9.227	9.015	8.816	8.628	8.451	8.283	8.123	7.970
2.3	9.681	9.455	9.244	9.045	8.679	8.510	8.349	8.349
2.4	10.139	9.899	9.675	9.464	9.265	9.078	8.899	8.729
2.5	10.061	10.347	10.108	9.886	9.676	9.478	9.290	9.112
2.6	11.066	10.797	10.545	10.310	10.089	9.880	9.680	9.495
2.7	11.534	11.250	10.984	10.737	10.504	10.285	10.078	9.880
2.8	12.008	11.706	11.427	11.167	10.922	10.962	10.473	10.267
2.9	12.484	12.167	11.872	11.598	11.342	11.100	10.872	10.656
3.0	12.967	12.630	12.321	12.034	11.765	11.511	11.273	11.047
3.1	13.542	13.099	12.773	12.470	12.189	11.925	11.674	11.439
3.2	13.941	13.570	13.229	12.912	12.617	12.340	12.079	11.833
3.3	14.436	14.047	13.687	13.355	13.046	12.757	12.484	12.228
3.4	14.937	14.526	14.148	13.801	13.479	13.177	12.893	12.626
3.5	15.439	15.008	14.616	14.251	13.914	13.598	13.303	13.025
3.6	15.949	15.497	15.073	14.704	14.351	14.023	13.716	13.426
3.7	16.464	15.990	15.557	15.158	14.791	14.449	14.130	13.829
3.8	19.984	16.485	16.033	15.618	15.235	14.879	14.546	14.235
3.9	17.507	16.997	16.513	16.080	15.681	15.312	14.966	14.641
4.0	18.038	17.492	16.998	16.545	16.129	15.746	15.387	15.049

ZY-LU渦街流量計共有兩種連接方式及外形尺寸

渦街流量計產品外形尺寸

名稱	通徑	壓力等級	總長	總高	總寬	溫壓距離	法蘭外徑	殼體外徑	螺栓孔中心距	數量及孔徑
名稱	DN	Mpa	L	G1	G2/G3	G4	D	d	K	N*L
卡裝式單位（mm）	25	4.0	90	430	235	145	——	Φ57	——	——
	32	4.0	90	435	235	145	——	Φ65	——	——
	40	4.0	90	440	235	145	——	Φ75	——	——
	50	4.0	90	460	235	145	——	Φ87	——	——
	65	1.6	90	475	240	150	——	Φ109	——	——
	80	1.6	100	510	240	150	——	Φ120	——	——
	100	1.6	100	530	250	160	——	Φ149	——	——
	125	1.6	100	555	290	200	——	Φ175	——	——
	150	1.6	100	585	330	230	——	Φ203	——	——
	200						——		——	——
	250						——		——	——
	300						——		——	——
法蘭式單位	25	4.0	170	460	235	145	Φ115	——	Φ85	4×Φ14
	32	4.0	174	475	235	145	Φ140	——	Φ100	4×Φ18
	40	4.0	180	480	235	145	Φ150	——	Φ110	4×Φ18
	50	4.0	186	500	235	145	Φ165	——	Φ125	4×Φ18
	65	1.6	186	515	240	150	Φ185	——	Φ145	4×Φ18
	80	1.6	200	550	250	150	Φ200	——	Φ160	8×Φ18
	100	1.6	204	565	270	160	Φ220	——	Φ180	8×Φ18
	125							——
	150							——
	200							——
	250							——
	300							——

1.接線端子圖

2.接線端子含義

通訊	A	RS485通訊 A
通訊	B	RS485通訊 B
24V DC	+	24V直流電源輸入（正）
24V DC	-	24V直流電源輸入（負）
電流	I+	4~20mA輸出
頻率	P+	24V頻率、脈衝輸出
報警	AH	上限報警輸出
報警	AL	下限報警輸出

3.接線示意圖

① 兩線製 4-20mA輸出

② 三線製4~20mA輸出

③ 24V頻率、脈衝輸出

④ RS485通訊接口輸出

注：頻率輸出的負極和DC 24V的負極是公用的一個端子；頻率、脈衝輸出按三線製接線，接線如下圖，兩線製不支持頻率、脈衝輸出；默認出廠的頻率、脈衝輸出是有源輸出；默認出廠的頻率、脈衝輸出空閑電平是高電平，來脈衝時為低電平。

注：RS485通訊按三線製接線，接線如下圖，兩線製不支持RS485通訊。

⑤ 報警信號輸出

⑥ 供電電源

注：報警輸出按三線製接線，接線如下圖，兩線製不支持報警輸出。

1.流量計需要流量脈衝信號輸出時，需外電源供電，供電電壓+24V DC.(三線製）。

2.流量計需要4～20mA電流信號輸出時，需加+24V DC外電源（兩線製或三線製）。

3.流量計需要RS485數據通訊時，需加+24V DC電源。（三線製）。

4.電氣特性

① 兩線製：值26V DC，zui小值取決於負載，

其換算公式為：RL=(Umin-17)/0.022，即Umin=RL*0.022+17

其中RL為負載電阻，單位（Ω）歐姆；Umin為zui小供電電壓，單位（V）伏特，不要超過26V DC。

例如：一個250Ω的負載，zui小的供電電壓Umin=250*0.022+17=22.5V。

② 三線製：供電範圍：12-26V DC；功率：940mW MAX @26V DC

渦街流量計屬於對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，遵照廠使用說明書的要求執行。

渦街流量計屬於對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，遵照廠使用說明書的要求執行。渦街流量計可安裝在室內或室外。如果安裝在地下井裏，有水淹的可能，要選用潛水型傳感器。傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止氣泡和液滴的幹擾，安裝位置要注意。

1.混相流體的安裝

（a）測量含液體的氣體流量儀表安裝；（b）測量含氣液體流量儀表安裝

2.渦街流量計對下、下遊直管長度的要求

（a）一個90°彎頭；（b）同心擴管；（c）同心收縮全開閥門；（d）不同平麵兩個90°彎頭；（e）調節閥半開閥門；（f）同一平麵兩個90°彎頭

3.傳感器與管道的連接

4.旁通管道示意圖

1）上、下遊配管內徑D與傳感器內徑D′相同，其差異滿足下述條件：0.95D≤D′≤1.1D。

2）配管應與傳感器同心，同軸度應不小於0.05D′。

3）密封墊不能凸入管道內，其內徑可比傳感器內徑大1～2mm。

4）如需斷流檢查與清洗傳感器，應設置旁通管道如圖。

5.安裝管道支撐實例

動源對渦街流量計的影響應該作為渦街流量計現場安裝的一個突出問題來關注。首先在選擇傳感器安裝場所時盡量注意避開振動源。其次采用彈性軟管連接，在小口徑中可以考慮。第三，加裝管道支撐物是有效的減振方法，一種管道支撐方法如圖。

6.電氣安裝應注意傳感器與轉換器之前采用屏蔽電纜或低噪聲電纜連接，布線時應遠離強功率電源線，盡量用單獨金屬套管保護。應遵循“一點接地”原則，接地電阻應小於10Ω。整體型和分離型都應在傳感器側接地，轉換器外殼接地點應與傳感器“同地”。

故障現象	可能原因	處理方法
通電後無流量時有輸出信號	1.輸入屏蔽或接地不良，引入電磁幹擾	1.改善屏蔽與接地，排除電磁幹擾
	2.儀表靠近強電設備或高頻脈衝幹擾源	2.遠離幹擾源安裝，采取隔離措施加強電源濾波
	3.管道有較強振動3.管道有較強振動	3.采限減震措施。
通電通流後無輸出信號	1.電源出故障	1.檢查電源與接地
	2.入信號線斷線	2.檢查信號線與接線端子
	3.無流量或流量過小	3.檢查傳感元件及引線，檢查閥門，增大流量或縮小管徑
	4.管道堵塞或傳感器被卡死	4.檢查清理管道，清洗傳感器
輸出信號不規則不穩定	1.有較強電幹擾信號	1.加強屏蔽和接地
	2.傳感器被沾汙或受潮，靈敏度降低	2.清洗或更換傳感器，提高放大器增益
	3.傳感器受損或引線接觸不良	3.檢查傳感器及引線
	4.出現兩相流或脈動流	4.加強工藝流程管理，消除兩相流或脈動流現象
	5.管道震動的影響	5.采限減震措施
	6.工藝流程不穩定	6.調整安裝位置
	7.傳感器安裝不同心或密封墊凸入管內	7.檢查安裝情況，改正密封墊內徑
	8.上下遊閥門擾動	8.加長直管段或加裝流動調整器
	9.流體未充滿管道	9.更換裝流量傳感器地點和方式
	10.發生體有纏繞物	10.消除纏繞物
	11.存在氣穴現象	11.降低流速，增加管內壓力
測量管泄漏	1.管內壓力過高	1.調整管壓，更改安裝位置
	2.公稱壓力選擇不對	2.選用高一檔公稱壓力傳感器
	3.密封件損壞傳感器被腐蝕	3.更換密封件采取防腐和保護措施
測量誤差大	1.直管段長度不足	1.加長直管段或加裝流動調整器
	2.模擬轉換電路零漂或滿量程調整不對	2.校正零點和量程刻度
	3.供電電壓變化過大	3.檢查電源
	4.儀表超過檢定周期	4.及時送檢
	5.傳感器與配管內徑差異較大	5.檢查配管內徑，修正儀表係數
	6.安裝不同心或密封墊凸入管內	6.調整安裝，修整密封墊
	7.傳感器沾汙或損傷	7.清洗更換傳感器
	8.有兩相流或脈動流	8.排除兩相流或脈動流
	9.管道泄漏	9.排除泄漏
傳感器發出異常嘯叫聲	1.流速過高，引起強烈顫動	1.調整流量或更換通徑大的儀表
	2.產生氣穴現象	2.調整流量和增加液流壓力
	3.發生體鬆動	3.緊固發生體

1)用戶不得自行更改防爆係統的接線方式和任意擰動各個輸出線接頭。

2)流量計運行時，不允許隨意打開前蓋改動儀表參數，否則影響流量計的正常工作。

3)不得隨意鬆開流量計固定部分。

4)產品在室外使用時，建議加配防水置。

點擊下圖進入首頁

ZY-LUGB智能渦街流量計

儀表型號

六.測量範圍與壓力等級

免費谘詢
