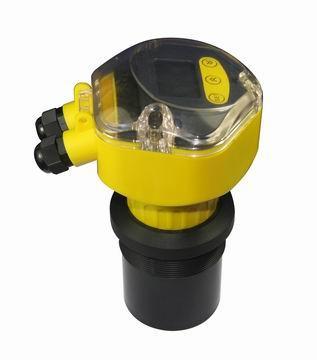

ZY-CSB-YWJ超聲波物位計（液位計）
產品特點：
超聲波物位計是最新專業製造的通用型超聲波物位計，它博采眾長，吸取了國內外多種物位儀優點，實現了全數字化，人性化設計理念，具有完善的物/液位測控·數據傳輸和人機交流功能。
產品應用：廣泛應用於石油、礦業、發電廠、化工廠、水處理廠、汙水處理站、農業用水、環保監測、食品(釀酒業，飲料業、添加劑、食用油、奶製品)、抗洪防汛、水文監測、明渠、空間定位等許多行業。
.jpg)

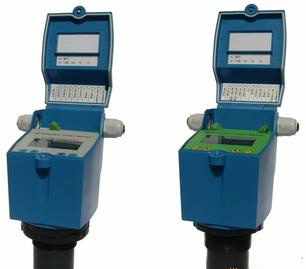

ZY-CSB-YWJ係列一體式超聲波液位計是由微處理器控製的數字液位儀表。在測量中脈衝超聲波由傳感器發出，聲波經液體表麵反射後被同一傳感器接收並轉換成電信號。
超聲波液位計具有自動功率調整，溫度補償，抗幹擾等功能。由於采用非接觸測量，被測介質幾乎不受控製，可廣泛應用於水環境、酸堿、泥漿、食品等多種環境。
ZY-CSB-YWJ係列一體式超聲波液位計可采用二線製、三線製或四線製技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
ZY-CSB-YWJ係列一體式超聲波液位計的應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線製量程可達30m
3、四線製量程可達40m
4、zui小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線製）
8、全塑料防腐外殼（防護等級lP67）
9、換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
螺紋尺寸： G2"（一般適用於三線、四線製接線）
M66*3 （一般適用於兩線製接線）
12、交流或直流供電形式可選（僅四線製）
一體式超聲波液位計的技術參數
| 型 號 | ZY-CSB-YWJ |
| 量 程 | 液體：0~15m/20m/30m/40m 固體：0~6m/10m /15m /25m |
| 盲 區 | 0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
| 精度(空氣中) | 量程的0．2％ |
| 電流輸出 | 4~20mA |
| 輸出分辨率 | 實際量程的0．03％ |
| 輸出負載 | 0~500Ω |
| 開關量輸出 | 高位、低位繼電器常開 |
| 繼電器規格 | AC250V 5A／DC30V |
| 顯示分辨率 | lcm |
| 顯示方式 | 4位LCD液晶(字高15cm) 或6位LED數碼管 |
| 輸入電源 | DC24V(±10％)80mA或AC220V 50mA |
| 溫度補償 | 全範圍自動 |
| 介質溫度 | -45℃~+85℃ |
| 壓力範圍 | ±0．1MPa |
| 聲波束角 | 5°(3db) |
| 檢測周期 | 1秒 |
| 參數設置 | 3位有感按鍵 |
| 電纜裝置 | PGl3.5密封套 |
| 外殼材質 | ABS |
| 傳感器材質 | PVC |
| 防護等級 | IP67 |
| 安裝方式 | 螺紋(法蘭)或固定孔(支架) |
| 安裝要求 | 探頭發射麵應伸出容器安裝口 |
ZY-CSB-YWJ係列一體式超聲波液位計的選型
| ZY-CSB-YWJ | 超聲波液位計 | |||
| 型 式 | A | 一體式兩線製 | ||
| B | 一體式三線製 | |||
| C | 一體式四線製 | |||
| D | 分體式四線製精簡型 | |||
| E | 分體式四線製標準型 | |||
| 量 程 | 4 | L=4m | ||
| 6 | L=6m | |||
| 8 | L=8m | |||
| 10 | L=10m | |||
| 12 | L=12m | |||
| 15 | L=15m | |||
| 20 | L=20m | |||
| 30 | L=30m | |||
| 40 | L=40m | |||
| 客戶指定 | L=…..m | |||
| | D | DC24V LCD液晶顯示 | ||
| E | DC24V LED數碼管顯示 | |||
| A | AC220V LCD液晶顯示 | |||
| 探頭加長 | | |||
儀表安裝原則：
1）探頭發射麵到zui低液位的距離，應小於選購儀表的量程。
2）探頭發射麵到高液位的距離，應大於選購儀表的盲區。
3）探頭的發射麵應該與液體表麵保持平衡。
4）探頭的安裝位置應盡量避開正下方進、出料口等液麵劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。
6）若探頭發射麵到高液位的距離小於選購儀表的盲區，需加裝延伸管，延伸管管徑大於 120mm,長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大於延伸管內徑。或者將管子通至罐底，管徑大於100mm，管底留孔保持延伸管內液麵與罐內等高。
安裝注意事項
1）儀表在室外安裝簡易加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
