CML2020D配電隔離器
產品特點：
配電式隔離器(通常稱配電器)的作用是為原工業現場提供一種兩線製傳輸方式，既要為變送器等一次儀表提供24V配電電源，同時又要對輸入的電流信號進行采集、放大、運算、和進行抗幹擾處理後，再輸出隔離的電流和電壓信號，供後麵的二次儀表或其它儀表使用。
產品應用：將變送器4~20mA信號隔離傳送。可選擇4~20mA或1~5V信號輸出，或其它所需的直流信號，模塊化表芯設計，無需零點和滿度調節。帶有工作電源指示燈。
在線谘詢訂購熱線：0517---86891833
.jpg)
CML2020D 電流信號輸入配電隔離器（一入一出）
CML2020D 配電隔離器是向現場的變送器提供隔離的電源電壓，並將變送器產生的 4～20mA信號經本隔離器轉換成所需的直流信號至控製係統或其它智能儀表。LDG8041電流信號輸入配電隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。 一、CML2020D 配電隔離器特性： 1、給變送器提供驅動電壓16.5～28V； 2、將變送器4～20mA信號隔離傳送，其它所需的直流信號； 3、模塊化表芯設計，無需零點和滿度調節； 4、單通道，一路輸入一路輸出，輸入回路短路保護； 5、帶有工作電源指示燈； 6、即插即拔式接線端子，DIN導軌卡式安裝。 二、CML2020D 配電隔離器技術規格：
1、工作電源： 電源接線：獨立的接線端子13－，14＋，可帶電拔插 電源電壓：20~35VDC 電流損耗：24VDC時，＜50mA 電源指示：得電時LED燈亮；綠色
2、輸入回路： 輸入通道：端子1，2，3接線（參見端子接線圖） 變送器信號輸入：4～20mA 驅動變送器的配電電壓：16.5～28V 輸入阻抗：內置輸入電阻50Ω
3、輸出回路： 輸出通道：端子10，11，12接線（參見端子接線圖） 輸出電流：4～20mA；0～20mA；或指定電流量程 電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時） 輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程 電壓輸出阻抗：內置輸出電阻250Ω 紋波（Vp-p）：＜10mV
4、性能指標： 標準精度：±0.1%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（0 → 90%） 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓範圍） 負載電阻變化影響：±0.1%/250Ω 通道隔離：輸入－輸出－電源之間隔離 絕緣電阻：≥100MΩ/500VDC（AC） 隔離能力：1500VAC/1分鍾50Hz 抗電磁兼容性：符合IEC61000相關抗電磁標準
5、環境參數： 工作溫度：0～＋60℃ 儲運溫度：－20～＋80℃ 環境濕度：5～＋95％RH（無冷凝）

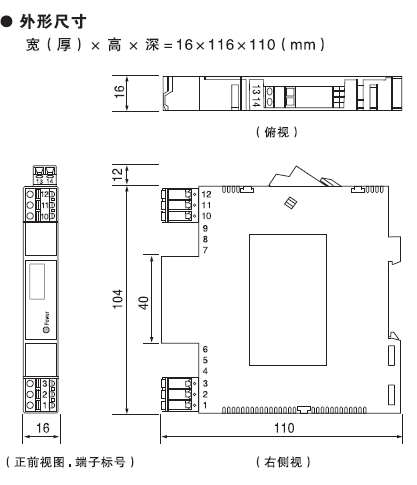

6、結構及外形尺寸： 結構：卡裝式模塊化表芯ABS材質機殼拔插式端子 外形尺寸：W16×H116×D110（mm），整機重量：約110g

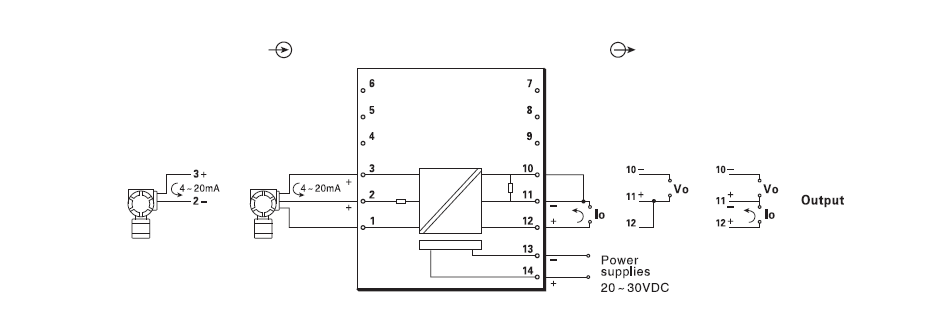

7、端子接線如下圖：
